首頁 > 供應產品 > 熱動力圓盤式蒸汽疏水閥CS19H 意閥上海

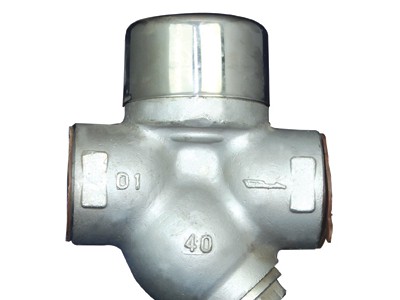

熱動力圓盤式蒸汽疏水閥CS19H 意閥上海

單價	面議對比
詢價	暫無
發貨	國內
1.0-4.0mpa	水、汽、油等。
DN15-50	450°
過期	長期有效
更新	2025-05-23 07:00

詳細信息

熱動力圓盤式蒸汽疏水閥

上海意威閥門專業生產熱動力蒸汽疏水閥,圓盤式蒸汽疏水閥,碳鋼圓盤式蒸汽疏水閥,不銹鋼圓盤式蒸汽疏水閥,法蘭圓盤式蒸汽疏水閥,絲扣圓盤式蒸汽疏水閥

熱動力疏水閥產品介紹
意威品牌圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。

意威品牌熱動力疏水閥特點
體積小，重量輕，不受安裝位置的限制。
全部材質均為不銹鋼件，經久耐用，耐腐蝕。
在室外不怕冷凍，能耐水擊，耐過熱。
過冷度為 8 ℃ ，漏汽率小于實際排量 3% ，最大背壓 50% 。
結構簡單，安裝維修方便。

意威品牌熱動力疏水閥工作原理
　　疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。

熱動力疏水閥主要性能以及零部件

部件名稱	CS19W-16-40C	CS49W-16-40C
閥　體	3Cr13	3Cr13
閥蓋、螺塞	2Cr13	2Cr13
閥　片	3Cr13	3Cr13
過　濾　網	304	304

部件名稱	CS19H-16C-40C	CS49H-16C-40C
閥　體	WCB	WCB
閥蓋、螺塞	WCB	WCB
閥　片	3Cr13	3Cr13
過　濾　網	304	304

熱動力疏水閥的型號規格外型尺寸表

產品型號	公稱通徑 (mm)	連接方式	工作壓力范圍 (Mpa)	最高允許溫度 ( ℃ )	外形尺寸
產品型號	公稱通徑 (mm)	連接方式	工作壓力范圍 (Mpa)	最高允許溫度 ( ℃ )	L	H	H2	W
CS49W-16-40C CS49H-16-40C	15	法蘭	0.05-4.0	425	150	58	47	61
	20	法蘭	0.05-4.0	425	150	58	47	61
	25	法蘭	0.05-4.0	425	160	62	43	61
	32	法蘭	0.05-40	425	210	78	52	79
	40	法蘭	0.05-40	425	230	80	55	79
	50	法蘭	0.05-40	425	230	80.5	64.5	79
	65	法蘭	0.05-40	425	280	100	82	85
	80	法蘭	0.05-40	425	310	118	92	110
	100	法蘭	0.05-40	425	460	128	102	110
CS19W-16-40C CS19H-16-40C	15	螺紋	0.05-40	425	80	47	54	47
	20	螺紋	0.05-40	425	90	52	59	57
	25	螺紋	0.05-40	425	95	59	62	57
	32	螺紋	0.05-40	425	105	70.5	89.5	80
	40	螺紋	0.05-40	425	110	70.5	89.5	80
	50	螺紋	0.05-40	425	120	70.5	104.5	80
CS69W-16-40C CS69H-16-40C	15	承插焊	0.05-40	425	80	47	54	47
	20	承插焊	0.05-40	425	90	52	59	57
	25	承插焊	0.05-40	425	95	59	62	57
	32	承插焊	0.05-40	425	105	70.5	89.5	80
	40	承插焊	0.05-40	425	110	70.5	89.5	80
	50	承插焊	0.05-40	425	120	70.5	104.5	80
