|
|
|||||||||||||||||||||||||
1.使用條件：爐頂（特別是爐蓋中心、電極孔、除塵孔周圍）長期處于高溫狀態，急冷急熱，受到鋼水爐渣、爐氣和造渣粉的化學侵蝕、電極弧光的輻射和煙塵的沖刷，爐頂的積塵積壓并阻礙散熱，爐蓋在升降旋轉過程中還受到機械作用，工作條件十分惡劣，是整個電弧爐襯的薄弱環節。
2.產品描述：用電熔剛玉、莫來石、特級高鋁礬土、工業氧化鉻、氧化鋁超微粉、純鋁酸鈣水泥及各種添加劑結合劑配制而成、經現場振動施工烘烤后才能使用的高檔高純耐火澆注料。
3.產品特性：材料高純，高溫性能優越，具有高耐火度、高強度、抗鋼水爐渣侵蝕、高密度、低氣孔、抗熱震性好等特性，整體性好。
4.等級牌號：按材質為GJ-90、GGJ-90牌號。
5.粒度尺寸：一般0-10mm。
7.施工方法：攪拌均勻后加水攪拌，振動棒施工。低水泥澆注料用水量要少一些。具體請參照本公司的川耐牌耐火澆注料使用說明書。為******爐襯質量，可以交由專業筑爐隊施工，或在川耐公司的技術指導下由本廠工人自行施工（降低成本）。烘烤都必須參照川耐公司的烘爐曲線進行，川耐公司愿意提供電話指導（免費）、圖片視頻指導（免費）、現場指導（收費）。
8.包裝方式：25kg袋裝，可外加噸袋或托盤包裝。
9.儲運要求：防雨防受潮，防破損。
10.產品指標：川耐?牌剛玉澆注料指標如下：
牌號 | Al2O3 | SiO2 | CaO | 耐火度 |
GJ-90 | ≥93% | ≤3% | ≤2% | ≥1800℃ |
1500℃燒 后線變化 | 耐壓強度 | 抗折強度 | ||
常溫 | 1500燒后 | 常溫 | 1500燒后 | |
±0.3% | ≥60MPa | ≥90MPa | ≥6MPa | ≥9MPa |
川耐?牌鉻剛玉澆注料指標如下：
牌號 | Al2O3 | Cr2O3 | CaO | 耐火度 |
GGJ-90 | ≥90% | ≥3-5 | ≤2% | ≥1810℃ |
1500℃燒 后線變化 | 耐壓強度 | 抗折強度 | ||
常溫 | 1500燒后 | 常溫 | 1500燒后 | |
±0.3% | ≥60MPa | ≥90MPa | ≥6MPa | ≥9MPa |
11.配套材料：干凈的自來水。
12.選購方法：溫度高、要耐磨、要抗侵蝕的地方，***可以選用剛玉澆注料。如果侵蝕是主要的損毀方式，應該使用鉻剛玉澆注料，以提高抗侵蝕性。
牌號 | 長期使用溫度℃ | ******使 用溫度 | 每立方米 重量噸 |
GJ-90 | 1700 | 1750℃ | 3.0 |
GGJ-90 | 1700 | 1750℃ | 3.0 |
13.交貨時間：根據數量和品種要求1—3天內交貨。注意本公司原輔料量大品種齊全，專門配制各種不定形耐火材料，開餐館的不怕肚子大，本公司供貨能力強。

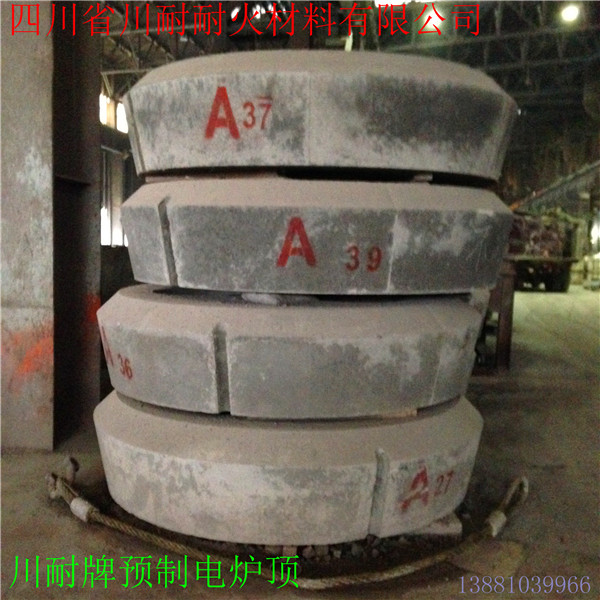

14.補充說明：電爐頂耐火澆注料以其無可爭議的優越性，得到了廣泛的發展。其質量控制主要有三大環節：配料、施工、烘烤。電爐頂低水泥結合剛玉澆注料跟耐火水泥澆注料在結合原理有著根本的不同，小廠家小門市不專業不規范，難以******質量效果，請在正規廠家購買。本公司開發的電爐頂三角區超低水泥結合耐火澆注料及其預制爐蓋，具有施工方便、快捷、可實現快速吊裝筑爐拆卸等優點，與傳統磚砌爐蓋相比，在抵抗高溫、承受溫度驟變的影響、爐氣和造渣粉劑的化學侵蝕、電極弧光的輻射、煙塵沖刷、加料的機械振動方面，具有明顯的綜合優勢。由于壽命的提高、勞動強度的降低，以及生產效率的提高，滿足了冶煉企業降低成本和電弧爐高效化操作的目的。在施工使用中的質量問題，請點擊川耐牌澆注料質保方案。
