典型應用

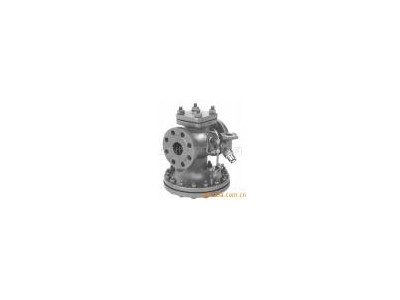

     Watson Mcdaniel 公司出品的D系列和HD系列先導式調節閥適用于蒸汽系統中對壓力和溫度精確控制的場合。D系列調節閥材質是鑄鐵；HD系列調節閥材質是壓力與溫度等級更高的球墨鑄鐵。該系列調節閥可配用多種不同用途的先導閥，有壓力先導式，溫度先導式以及壓力溫度組合先導式。每一種先導閥均可通過先導閥適配器進行組合與拆卸。這種模塊設計使得系列產品用途十分廣泛。該系列減壓閥提供了覆蓋整個壓力范圍的彈簧等級，并用顏色加以區別。最常選用的先導閥有P型壓力先導閥和T型溫度先導閥。

先導閥

壓力先導閥
    使用壓力先導閥時，你可以有幾種選擇形式。P型及P5型壓力先導閥均為彈簧調節式壓力先導閥。P型先導閥用于普通壓力調節的場合。P5型先導閥則用于要求調節壓力精確的場合。P5型的調節精度可維持在±1psi的范圍內。A型空氣先導閥是通過壓縮空氣進行壓力調節，減壓一般用于減壓閥及減壓站的遙控調節。

溫度先導閥
    ·T型溫度先導閥適用于對溫度的調節。先導閥測溫頭內填充了溫度敏感液體，受熱膨脹。液體的膨脹反饋到波紋管進行溫度先導調節。T型溫度先導閥安裝了一個耐過熱波紋管，以保護可能處于過熱工況下的先導閥。T型溫度先導閥的溫控范圍為60~260oF。

開與關
    調節閥的開關控制可使用S型電磁開關先導閥。S型先導閥是通過電源來控制調節閥的關閉與開啟。它一般與P型先導閥或T型先導閥組合使用。

壓力 — 溫度先導閥
    PT型先導閥組是用于系統要求一個調節閥既要控制壓力又要控制溫度的場合。當調節閥安裝PT型先導閥后。下游壓力受P型壓力先導閥的最大壓力設定值限定，而T型溫度先導閥保證其準確的使用溫度。

背壓先導閥
    當需要控制系統的背壓時，可在HD系列調節閥上配裝BP型背壓先導閥，這種先導閥控制調節閥上游的壓力。

先導閥的組合
    先導閥的一大優勢在于可以在調節閥上安裝不同類型的先導閥及其組合。以上三種先導閥可以組合在一起進行調節閥的控制。最常用的先導閥組合是溫度 — 壓力先導閥，若另外再加裝S型電磁先導閥，可直接對系統進行開關控制。
