氣動球閥 意威法蘭式氣動球閥

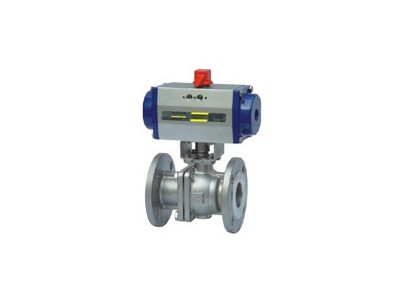

氣動球閥是 由雙（單）作用氣動活塞式執行器和浮動球閥組 成。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°。該產品按其密封性能可分軟密封及金屬密封。具有結構緊湊、體積小、行可靠、密封性好、維修容 易等特點。廣泛的應用于石油、化工、輕工、造紙等工業自動控制系統中。
上海意威閥門專業生產氣動球閥，不銹鋼氣動球閥，法蘭氣動球閥，絲扣氣動球閥，焊接式氣動球閥
氣動球閥特點及用途
氣動球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與 控制，它與其它閥類相比，具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、 止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥 封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增 高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥 桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
工作原理
當氣動執行器與 電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。
□氣動執行器頂 部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
□回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置。
□定位器可調節閥門管道流量。
氣動執行器主要技術參數
氣動執行器 | 型號 | QW系列、AT系列、AW系列 |
氣源壓力 | 0.4 ～ 0.8 MPa | |
最大回轉角度 | 90°～92° | |
回信器 | AC220V AC110V DC24V | |
控制信號 | 電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa | |
控制氣源 | 潔凈、干燥壓縮空氣 | |
工作溫度 | -20℃ ～ +90℃ |
主要性能規范
型 號 | 公稱壓力 PN（MPa） | 試驗壓力Ps（MPa） | 工作溫度 （℃） | 適用介質 | |
殼體 | 密封 | ||||
Q641F/H-1.6 | 1.6 | 2.4 | 1.76 | -50～450 （不同工況溫度，選用不同的材質） |
水、石油、天然氣、酸類等 |
Q641F/H-2.5 | 2.5 | 3.75 | 2.75 | ||
Q641F/H-4.0 | 4.0 | 6.0 | 4.4 | ||
閥體主要零件材料
零件名稱 | 閥體 | 球芯 | 閥座 | 閥桿 | 填料 | 支架 | 連接軸 |
Q641F/H | 鑄鋼、不銹鋼 | 不銹鋼 | 聚四氟 | 2Cr13 | 柔性石墨 | 鑄鋼、不銹鋼 | 鑄鋼 |
氣動執行器主要部件材料
零件名稱 | 缸體 | 端蓋 | 活塞 | 軸 | O型圈 | 指示軸 | 螺栓 |
QW系列 AT系列 | 鋁合金型材 （硬質陽極氧化） | 壓鑄鋁合金 （環氧樹脂噴涂） | 壓鑄鋁 | 鋼 （鍍鎳磷合金） | NBR |
Q641F/H型氣動球閥
主要外形尺 寸 (單位；mm)
DN | L | H | D | D1 | L0 | Z-φd | 執行器型號 |
15 | 130 | 200 | 95 | 65 | 165 | 4-φ14 | QW-TZ01/AT50D |
20 | 140 | 204 | 105 | 75 | 165 | 4-φ14 | QW-TZ01/AT50D |
25 | 150 | 215 | 115 | 85 | 165 | 4-φ14 | QW-TZ01/AT63D |
32 | 165 | 240 | 135 | 100 | 225 | 4-φ18 | QW-TZ02/AT63D |
40 | 180 | 265 | 145 | 110 | 225 | 4-φ18 | QW-TZ02/AT75D |
50 | 200 | 275 | 160 | 125 | 225 | 4-φ18 | QW-TZ02/AT75D |
65 | 220 | 379 | 180 | 145 | 245 |
